슬립폼 콘크리트 포장 기계

맞춤형 슬립폼 콘크리트 포장 공정 사양

* :옵션--포장 폭은 250mm 또는 300mm 간격으로 넓어집니다. 실제 시공 요구 사항에 따라 고객이 맞춤 제작합니다.

**:옵션 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

***:옵션 -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

모든 정보와 사양은 인쇄 당시의 정확한 정보이며 사전 통지 없이 변경될 수 있습니다.

성능 특성

SF6000S/AHT7500S 중장비 슬립폼 콘크리트 포장기는 당사의 미국 Pav-Saver 슬라이딩 모드 시멘트 포장기의 첨단 기술을 기반으로 공항 및 중장비 시멘트 포장 공사의 요구를 충족하고 두꺼운 두께(1회 포장 두께가 50cm 이상) 시멘트 콘크리트 포장의 시공 품질과 시공 속도를 향상시키기 위해 특별히 개발되었습니다.

맞춤형 슬립폼 콘크리트 포장기계는 완전 유압 구동, 실시간 모니터링 및 자체 진단 기능을 갖춘 중앙 컴퓨터 제어, 자동 레벨링 및 추적 시스템을 갖추어 설계되었습니다.

이 혁신적이고, 진보적이며, 실용적인 고수준 기계는 고속철도와 콘크리트 도로 건설을 위한 핵심 특수 장비입니다.

● SF6000S/AHT7500S 콘크리트 포장기계는 고속철도 지지층 및 콘크리트 도로 건설에 적합합니다.

● 지지층 및 콘크리트 도로 포장시 동시에 펴고, 긁고, 진동하고, 다지고, 압출하는 작업을 실시합니다.

● 완전 유압 독립 구동, 디스플레이 및 자체 진단 기능이 있는 마이크로 컴퓨터.

● 도로 굽은 부분에서 포장의 평탄성, 직진성 및 매끄러움을 보장하기 위한 자동 레벨링 및 추적 시스템.

● 작동의 편안함과 용이성을 위해 스마트 컨트롤을 탑재한 인체공학적 디자인.

● 기계의 신뢰성을 보장하고 포장기의 사용 수명을 연장하기 위해 핵심 부품을 수입하였습니다.

특징

엔진

볼보/커민스 수냉식 엔진은 강력하고 토크 예약이 높으며 연료 소비량이 적고 배출은 유럽 환경에 적합합니다.

진동 장치

초고주파, 강한 진동, 상부포장 밀도 높음

자동 레벨링 시스템

자동 레벨링 및 추적 시스템은 포장 표면의 평탄성과 도로의 직진성을 보장합니다.

스크래핑 플레이트

두 개의 유압 실린더를 통해 제어되어 성형 템플릿에 들어오는 콘크리트 양을 제어합니다. 성형 템플릿은 전체적으로 위아래로 움직일 수도 있고, 좌우로 각각 독립적으로 위아래로 움직일 수도 있습니다.

여행 시스템

2개의 유압 구동 크롤러와 마이크로컴퓨터 제어로 사전 설정된 일정한 속도, 정확한 직선 주행 및 굽은길에서의 부드러운 조향이 보장됩니다.

중앙 윤활

중앙 윤활은 자동입니다. 고온 및 동력 구성 요소에 윤활 그리스를 충전하여 마모 기간을 효과적으로 연장하고 탬퍼 및 공급의 신뢰성을 크게 향상시킵니다.

장점

Zhenjiang ARAN Machinery Co., Ltd.는 Zhenjiang Road Machinery Company 제품의 원래 기술을 계승하여 제품 성능과 품질을 지속적으로 개선해 왔습니다. 3D 컴퓨터 지원 설계 기술은 회사에서 완전히 채택되었습니다. 강력한 독립적 혁신 및 개발 능력을 갖춘 이 회사는 여러 특허를 취득했습니다. Zhenjiang ARAN은 하이테크 도로 기계의 대량 생산에 대한 신뢰할 수 있는 품질 보증을 제공하며 신제품 연구 개발, 실험 작업 및 하이테크 산업화에 필요한 조건을 제공합니다.

행동 지침:

팀의 응집력을 높이고, 팀 정신을 최대한 발휘하며, 과학기술 혁신을 강력한 원동력으로 삼고, 기술적 우위를 최대한 활용하고, 마케팅 방법을 혁신하고, 특별하고 정교한 기능을 만들어 전장아란기계의 수준을 한 단계 높입니다.

응용 프로그램 장면

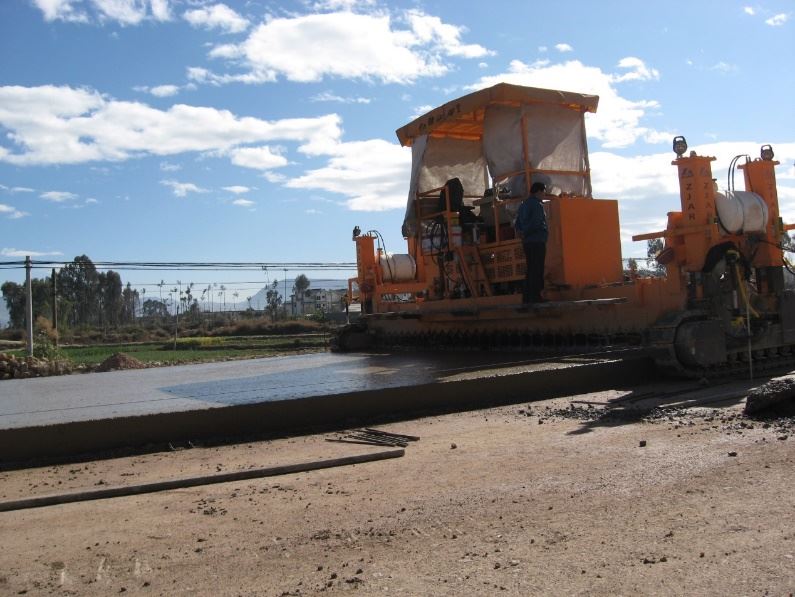

공항 건설

균일한 표면과 우수한 압축성을 갖춘 슬립폼 포장

AHT7500S 원스텝 성형으로 모서리와 모서리가 깔끔하고 좋습니다

자동 레벨링 시스템을 사용한 정밀한 작동으로 포장 도로 표면이 매우 균일해집니다.

중간 막대의 배치

풀바 자동삽입 메커니즘 적용

작동 원리:

콘크리트 트럭이 스프레더 앞에 콘크리트 혼합물을 붓고, 포장기가 일정한 속도로 전진하고, 작업 메커니즘이 작동하기 시작합니다. 스크류 스프레더는 쌓인 콘크리트를 좌우 방향으로 분리하고 스크래핑 플레이트 앞에 고르게 분배합니다. 높이를 유압으로 조절할 수 있는 임시 스크래핑 플레이트는 시멘트 콘크리트를 필요한 포장 전 두께로 스크래핑합니다. 주파수 변환 플러그인 진동 막대는 일정한 주파수로 진동하여 혼합 중에 콘크리트에 섞인 공기를 배출한 다음 기공을 제거합니다.

슬립폼 포장기는 도로를 이상적인 압축으로 포장할 수 있으며, 표면에 일정한 두께의 슬러리 풀 층을 형성할 수 있습니다. 포장기를 앞으로 밀면 도로의 스크리딩 및 성형이 완료됩니다.

조정된 포장 작업으로 높은 효율성 달성

세네갈: CRBC가 다카르 고속도로 포장 공사를 진행

포장 및 배송

해상 운송을 위한 두 가지 상품 적재 옵션:

크롤러 트랙과 같은 대형 부품을 제거할 필요가 없습니다. 전체 기계는 플랫 랙 컨테이너에 담겨 운송되며, 건설 현장으로 운반할 때는 위 사진과 같이 몇 가지 부속품을 장착한 후 작동할 수 있습니다.

전체 기계 장비의 크롤러 트랙을 독립된 작은 부품으로 분해하여 각각 컨테이너에 넣습니다. 작업 현장에 배달되면 건설에 들어가기 전에 많은 조립 작업이 있습니다.

육상 운송을 위한 적재:

포장기를 플랫폼 트레일러로 들어올립니다.

측면에 장착된 전용 보행 지원 프레임에서 포장 기계를 플랫폼 트레일러로 운전합니다.

플랫폼 트레일러를 이용한 장거리 도로 운송

ISO 인증서

CE인증

애프터 서비스:

Zhenjiang ARAN Machinery Co., Ltd.는 Zhenjiang Road Machinery Company 제품의 원래 기술을 계승하여 제품 성능과 품질을 지속적으로 개선해 왔습니다. 3D 컴퓨터 지원 설계 기술은 회사에서 완전히 채택되었습니다. 강력한 독립적 혁신 및 개발 능력을 갖춘 이 회사는 여러 특허를 취득했습니다. Zhenjiang ARAN은 첨단 도로 기계의 대량 생산에 대한 신뢰할 수 있는 품질 보증과 신제품 연구 개발, 실험 작업 및 첨단 산업화에 필요한 조건을 제공합니다. Zhenjiang ARAN은 주식 협력 및 통합 및 재편을 통해 지속력을 강화하고 종합적 강점을 전면적으로 개선하며 새로운 도약 개발 메커니즘을 형성합니다.

글로벌화
