슬립폼 스퀘어 및 공항 포장 기계

사양: AHT4000/AHT6000/AHT8000/AHT7500S

* :선택적으로 기본 포장 폭은 2500mm 또는 3500mm이며, 포장 폭은 250mm 또는 300mm 간격으로 넓어집니다.

이는 실제 건설 요구 사항에 따라 고객이 직접 맞춤 제작합니다.

**:옵션 1 -- QSB6.7-C220-30, 커민스, 163kW/2200rpm;

옵션2--TAD850VE, 볼보 160kW/2200rpm.

***:옵션 -QSB6.7-C260-30, 커민스, 194kW/2200rpm

모든 정보와 사양은 인쇄 당시의 정확한 정보이며 사전 통지 없이 변경될 수 있습니다.

특징

一,성능 특성:

AHT4000/6000/8500/7500S 콘크리트 포장기계는 완전 유압 구동, 실시간 모니터링 및 자체 진단 기능을 갖춘 중앙 집중식 컴퓨터 제어, 자동 레벨링 및 추적 시스템을 갖추고 설계되었습니다.

● 개요

이 혁신적이고, 진보적이며, 실용적인 고수준 기계는 콘크리트 도로와 광장, 공항 포장 공사에 사용되는 핵심 특수 장비입니다.

●고유연성 콘크리트 슬립폼 포장

콘크리트 슬립폼 포장기는 폭 3.0m에서 8.5m, 두께 최대 450mm의 표준 콘크리트 도로 포장을 정밀하게 포장할 수 있습니다.

●콘크리트 압축 메커니즘

포장기에는 유압 진동기 구동 장치가 장착되어 있습니다. 포장기에는 14개의 유압 연결부(옵션: 9개 또는 18개)가 기본으로 제공됩니다. 지지층과 콘크리트 도로를 포장할 때 동시에 펼치고, 긁고, 진동하고, 탬핑하고, 압출하는 작업을 동시에 수행할 수 있습니다.

●효율적인 엔진 관리 시스템

ECO 모드 설정은 연료 효율적인 디젤 소비와 낮은 소음 배출을 보장하기 위해 엔진 출력을 현재 성능 요구 사항에 맞게 자동으로 조정합니다. AHT6000/8500/7500S에는 VOLVO TAD552VE/TAD851VE/TAD852VE 엔진이 장착되어 있으며, EC Stage IIIA 배출 표준을 충족하는 최첨단 고성능 엔진 기술(최대 210kW/290HP 출력)이 특징입니다.

●견고한 기계 설계 및 내구성 있는 포장 금형

이 기계의 견고한 설계는 어려운 현장 조건에서도 일관된 고출력 콘크리트 포장 및 정밀한 포장 결과를 보장합니다. 이 포장기는 8.5m(또는 9m) 시리즈의 미터법 포장 몰드와 호환될 수 있습니다. 3.0m ~ 8.5m 시리즈는 마모 솔이 기본으로 제공되며 옵션 크라운 프로파일을 장착할 수 있습니다.

●고정밀 조향 및 구동 시스템

도로 굽은 부분에서 포장의 평탄도, 직선도 및 매끄러움을 보장하기 위한 자동 레벨링 및 추적 시스템. 매우 매끄러운 작동을 위한 지능형 제어 시스템과 미끄럼 방지 조향 시스템은 정확한 콘크리트 포장의 직선도를 보장합니다.

●완벽한 인체공학 및 핸들링

인체공학적으로 설계된 운전자 플랫폼은 사용자 친화적인 작동 개념과 뛰어난 가시성을 특징으로 하며, 이는 운전자의 작업을 더 쉽게 만듭니다. 완전한 유압 독립 구동, 디스플레이가 있는 마이크로 컴퓨터 및 자체 진단 기능. 작동의 편안함과 용이성을 위해 스마트 컨트롤로 인체공학적으로 설계되었습니다.

●완전 모듈식 기계 설계

이 기계의 완전 모듈식 설계는 사용자 요구 사항에 따라 새로운 옵션으로 유연하게 수정하고 업그레이드할 수 있게 해줍니다. 컴팩트한 치수와 최소한의 개조 요구 사항으로 포장기를 쉽게 적재하고 경제적으로 운반할 수 있습니다. 구성에 따라, 다웰 바 인서터 또는 진동 빔과 슈퍼 스무더는 운반 중에 기계에 장착된 상태로 유지할 수 있습니다.

AHT4000/6000/8000/7500S슬립폼 포장기는 완전 유압 구동, 실시간 모니터링 및 자체 진단 기능을 갖춘 중앙 컴퓨터 제어, 자동 수평 조절 및 추적 시스템을 갖추고 설계되었습니다.

이 혁신적이고, 진보적이며, 실용적인 고수준 기계는 고속철도와 콘크리트 도로 건설을 위한 핵심 특수 장비입니다.

● AHT4150/6000/8000/7500S 콘크리트 포장기계는 고속철도 지지층 및 콘크리트 도로 건설에 적합합니다.

● 지지층 및 콘크리트 도로 포장시 동시에 펴고, 긁고, 진동하고, 다지고, 압출하는 작업을 실시합니다.

● 완전 유압 독립 구동, 디스플레이 및 자체 진단 기능이 있는 마이크로 컴퓨터.

● 작동의 편안함과 용이성을 위해 스마트 컨트롤을 탑재한 인체공학적 디자인.

● 기계의 신뢰성을 보장하고 포장기의 사용 수명을 연장하기 위해 핵심 부품을 수입하였습니다.

특징 (9)

볼보/커민스 수냉식 엔진, 강력하고 토크가 높은 예약

연료 소모량이 적고 유럽 환경 규정에 따른 배출이 적습니다.

초고주파, 강한 진동, 상부포장 밀도 높음

자동 레벨링 및 추적 시스템은 포장 표면의 평탄성과 도로의 직진성을 보장합니다.

두 개의 유압 실린더를 통해 제어되어 성형 템플릿에 들어오는 콘크리트 양을 제어합니다. 성형 템플릿은 전체적으로 위아래로 움직일 수도 있고, 좌우로 각각 독립적으로 위아래로 움직일 수도 있습니다.

2개의 유압 구동 크롤러와 마이크로컴퓨터 제어로 사전 설정된 일정한 속도, 정확한 직선 주행 및 곡선 주변에서의 부드러운 조향이 보장됩니다.

완벽한 인체공학적 디자인과 운영 컨셉

인체공학적으로 설계된 운전자 플랫폼은 사용자 친화적인 작동 컨셉과 뛰어난 가시성을 갖추고 있어 운전자의 작업을 더욱 쉽게 해줍니다.

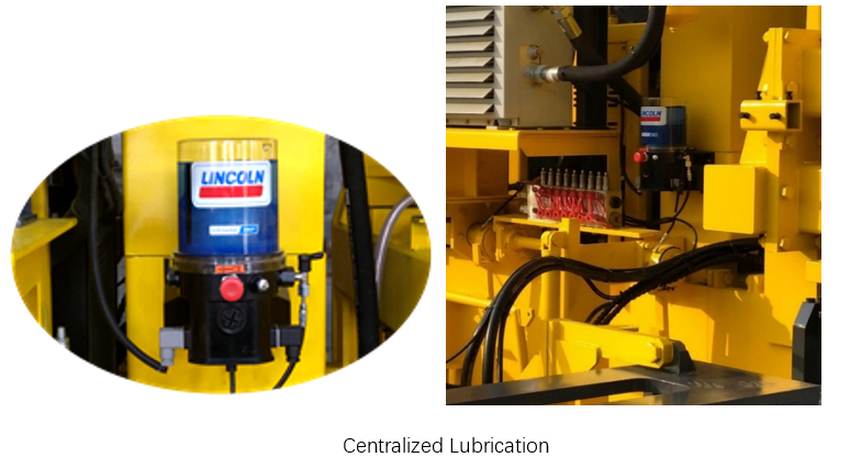

중앙 윤활은 자동입니다. 고온 및 동력 구성 요소에 윤활 그리스를 충전하여 마모 기간을 효과적으로 연장하고 탬퍼 및 공급의 신뢰성을 크게 향상시킵니다.

표준 또는 옵션 장비

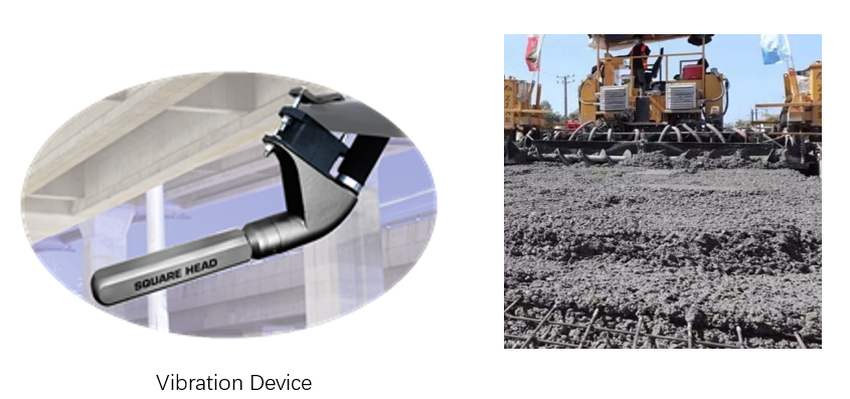

1. 유압 진동기

포장기에는 유압 진동기에 전원을 공급하기 위한 14개의 유압 연결 장치가 기본으로 제공됩니다(옵션으로 9개 또는 24개 사용 가능)

2. 분리형 사이드 바 인서터

양쪽에 장착된 사이드 타이바 인서터는 인접한 도로 포장을 포장하기 위해 타이바를 자동으로 삽입합니다.

3, 세로 타이바 인서터(AHT8500/SF7500S에만 해당)

세로 방향 타이바는 슬래브가 세로 방향 접합부에서 벌어지는 것을 방지하기 위해 자동으로 삽입됩니다.

4, 선택 가능한 SUPER SMOOTHER

고품질 소재로 만들어진 매우 매끄러워 완벽한 표면 품질을 보장합니다.

5, 옵션 진동 빔 삽입기(AHT7500S에만 해당)

자동 리프팅 기능이 있는 편심 동력의 고성능 진동 빔은 기계가 멈추면 콘크리트 포장 표면의 모든 불규칙성을 제거할 수 있습니다.

6, 옵션 DBI 인서터(AHT7500S에만 해당)

기계 프레임에 장착된 확장형 다웰 바 삽입기(DBI)(AHT7500S에만 해당)에는 다웰 바를 정확한 위치에 삽입할 수 있는 옵션 자동 삽입 기능이 있습니다.

AHT4000/6000/8500/7500S 시리즈 슬립폼 포장 도로의 장점

1. 강력한 엔진

강력한 엔진은 언제나 최적의 출력과 토크 범위에서 효과적인 콘크리트 포장을 보장합니다.

2. 성능 최적화된 에코 모드 엔진 관리

ECO 모드는 성능 요구 사항에 따라 엔진 출력을 자동으로 조절하여 최적의 엔진 효율, 경제적인 디젤 소비 및 낮은 소음 배출을 보장합니다.

3. 표준화된 운영 개념, 인체공학적으로 최적화된, 명확하게 구성된 제어판

최첨단 화면과 명확하고 언어에 중립적인 기호를 갖춘 제어판은 생산적인 현장 작업을 촉진합니다. 다양한 모델에 사용되는 표준화되고 자명한 작동 개념은 더 나은 시너지 효과를 제공합니다.

4. 유지관리 및 검사 지점에 쉽게 접근할 수 있어 유지관리 요구 사항이 최소화됩니다.

5. 고품질 기계 제어 시스템 ZJAR PAVING의 독점 소프트웨어를 사용하는 고품질 기계 제어 시스템은 작동 안전성과 슬립폼 포장기의 적용 범위를 모두 향상시킵니다.

6. 서비스 진단 시스템WIDIAG

표준화된 인터페이스를 갖춘 서비스 진단 시스템인 ZJAR PAVER를 사용하면 기술자가 현장에서 직접 오류를 신속하게 해결할 수 있습니다.

7. 횡경사 제어 시스템

ARAN이 개발한 혁신적인 전자식 횡경사 제어 기술은 기계의 반응 시간을 크게 줄여 원하는 포장 효과를 얻을 수 있습니다.

8. 속도 조절(기계 보행 및 속도 조절)

각 트랙 유닛의 컴퓨터 지원 속도 조정을 통해 곡선 구간을 포장할 때에도 매우 정밀하게 사양을 준수할 수 있습니다.

9. 운송 중 빠른 변환 및 쉬운 운송

운송 중 포장기를 변환하는 데 필요한 최소한의 노력으로 운영 비용이 절감됩니다. 기동성과 컴팩트한 기계 치수로 운송이 용이합니다.

행동 지침:

팀의 응집력을 강화하고, 팀 스피릿을 최대한 발휘하며, 과학기술 혁신을 강력한 원동력으로 삼고, 기술적 우위를 최대한 발휘하며, 마케팅 방법을 혁신하고, 특별하고 정교한 기능을 만들어 전장아란기계의 수준을 한 단계 높입니다.

응용 프로그램 장면:

광장과 공항 건설 장면

도로 공사 장면

균일한 표면과 우수한 압축성을 갖춘 슬립폼 포장

AHT8500 원스텝 성형으로 모서리와 모서리가 깔끔하고 좋습니다

자동 레벨링 시스템을 사용한 정밀한 작동으로 포장 도로 표면이 매우 균일해집니다.

동남아시아의 많은 지역에서는 콘크리트 포장 내부에 강철 메시를 배치해야 합니다.

일부 프로젝트에서는 콘크리트 틀에 세로 타이바를 설치해야 하는데, 이는 수동으로 미리 설치할 수도 있습니다.

풀바 자동삽입 메커니즘 적용

작동 원리:

콘크리트 트럭이 스프레더 앞에 콘크리트 혼합물을 붓고, 포장기가 일정한 속도로 전진하고, 작업 메커니즘이 작동하기 시작합니다. 스크류 스프레더는 쌓인 콘크리트를 좌우 방향으로 분리하고 스크래핑 플레이트 앞에 고르게 분배합니다. 높이를 유압으로 조절할 수 있는 임시 스크래핑 플레이트는 시멘트 콘크리트를 필요한 포장 전 두께로 스크래핑합니다. 주파수 변환 플러그인 진동 막대는 일정한 주파수로 진동하여 혼합 중에 콘크리트에 섞인 공기를 배출한 다음 기공을 제거합니다.

작업 시작

동남아시아의 도시 도로 건설 장면. 도로 포장의 절반이 각각 포장되어 있다.

대폭 개선된 시공품질과 작업효율성으로 지역주민들로부터 높은 평가를 받았습니다.

나이지리아, 마다가스카르, 세네갈, 모리셔스 등 아프리카의 건설 현장

조정된 포장 작업으로 높은 작업 효율성을 가져옵니다.

포장공사에서 장애물을 피해야 하는 경우, 재포장을 완료하기 위해 몇 개의 간단한 콘크리트 거푸집이 필요합니다.

필리핀 푸에르토 프린세스의 1등급 고속도로

해상 운송을 위한 두 가지 적재 옵션:

크롤러 트랙과 같은 대형 부품을 제거할 필요가 없습니다. 전체 기계는 플랫 랙 컨테이너에 담겨 운송되며, 건설 현장으로 운반할 때는 위 사진과 같이 몇 가지 부속품을 장착한 후 작동할 수 있습니다.

전체 기계 장비의 크롤러 트랙을 독립된 작은 부품으로 분해하여 각각 컨테이너에 넣습니다. 작업 현장에 배달되면 건설에 들어가기 전에 많은 조립 작업이 있습니다.

육로 운송을 위한 적재:

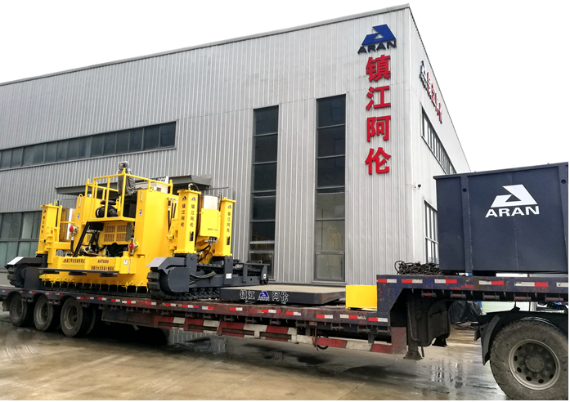

육상 운송을 위한 물품 적재: 포장기를 플랫폼 트레일러로 들어올립니다.

측면에 장착된 전용 보행 지원 프레임에서 포장 기계를 플랫폼 트레일러로 운전합니다.

플랫폼 트레일러를 이용한 장거리 도로 운송

애프터 서비스:

제품 애프터 서비스 약속

제조업체는 지불이 이루어진 후 12개월 동안 장비의 품질을 보증합니다(정기 소비, 엔진 부품 및 소모품 제외). 보증 기간 동안 판매자는 장비의 작동을 완전히 보증해야 합니다. 보증 기간 동안 장비 작동 중에 품질 오류나 손상이 발생하는 경우 판매자는 판매자의 비용으로 동일한 예비 부품을 항공편으로 사용자에게 배송해야 합니다.

콘크리트 포장기가 판매되면 국내 또는 해외 이동 서비스 스테이션의 전문 서비스 엔지니어가 최종 사용자의 요청에 따라 15일 동안 설치, 시운전 및 기술 교육을 위해 무료로 현장으로 파견됩니다. 전문 서비스 인력의 작업 현장 왕복 항공권과 현지 교통비는 사용자가 부담합니다. 또한 시운전 및 기술 교육이 완료된 후 구매자의 프로젝트에 추가 기술 서비스가 필요한 경우 판매자는 서비스 엔지니어가 체류 기간을 연장하거나 현장을 방문하도록 조치합니다.

회사는 제품을 계속 최적화하고 서비스 보증을 제공할 것입니다. 구매자의 서비스 요구 통지를 받으면 24시간 이내에 서면으로 답변을 제공하여 해당 처리 방법을 제시하고, 부품을 최단 시간 내에 항공 또는 택배로 사용자 사이트로 보내 해외 사용자가 평생 기술 서비스와 예비 부품 공급을 즐길 수 있도록 합니다.

생산 공정 및 제조를 위한 품질 보증

Zhenjiang Aran Machinery Co., Ltd.는 도로 기계 전문 제조 회사입니다. 30년 이상 도로 기계 제품의 연구 개발에 집중했으며 도로 기계 설계 및 제조 분야에서 풍부한 경험을 축적했습니다. 회사는 강력한 기술력, 정교한 제조 기술 및 풍부한 관리 경험을 보유하고 있습니다. Zhenjiang Road Machinery Company의 원래 제품 기술을 계승한 Zhenjiang Aran은 제품 성능과 품질을 더욱 개발하고 지속적으로 개선했습니다.

"모두 사용자를 위한" 원칙을 고수하는 회사는 사용자 요구에 따라 장비 맞춤 서비스를 제공합니다. 진보된 외국 기술을 기반으로 도로 건설의 실제 국내 조건과 결합하여 Zhenjiang Aran은 지속적으로 제품 설계를 개선하고 완성했으며 일련의 포장 및 혼합 장비 제품군을 개발했습니다. 한편, 회사는 또한 새로운 유형의 도로 건설 제품을 개발하는 기술을 습득했습니다. Zhenjiang Aran은 선도적인 기술, 혁신 정신, 신뢰할 수 있는 품질 및 서비스 보장을 통해 현재 전 세계적으로 제품을 마케팅하고 있습니다. 중국, 아프리카, 동유럽, 인도, 라틴 아메리카, 중동, 러시아 및 동남아시아에서 Zhenjiang Aran은 세계의 아름다운 미래를 구축하는 데 도움을 주고 있습니다.
